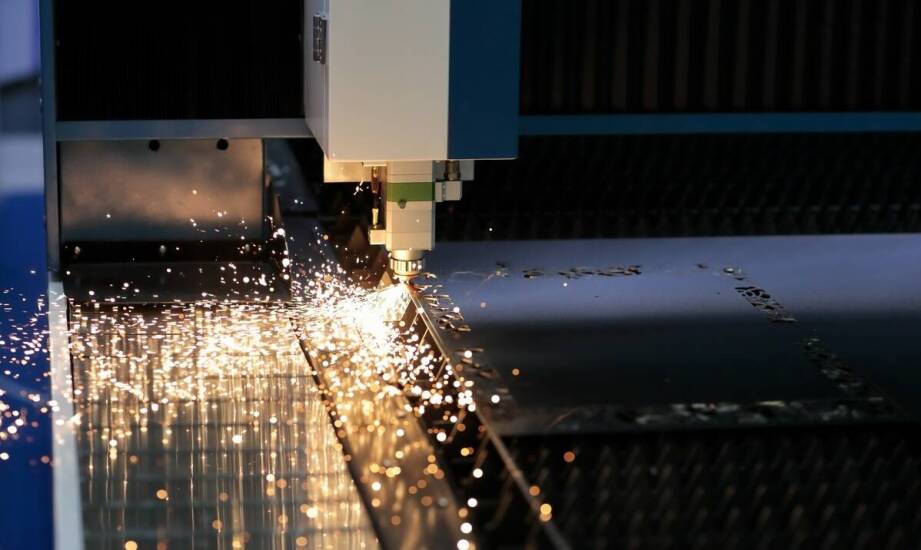

Dlaczego poprawny plik DXF decyduje o powtarzalności detali z cięcia laserowego blach

Seryjna produkcja precyzyjnych detali metalowych zaczyna się długo przed uruchomieniem maszyn obróbczych. Punktem wyjścia dla każdej partii materiału jest przygotowanie dokumentacji technicznej, która w bezpośredni sposób steruje pracą głowicy tnącej. Ewentualne braki lub nieścisłości w plikach wejściowych natychmiast przekładają się na odchylenia wymiarowe całej serii produkcyjnej. Generuje to nie tylko zauważalne straty materiałowe, ale również poważnie opóźnia późniejsze etapy montażu u klienta docelowego. Poprawnie wyeksportowany projekt pozwala w pełni wykorzystać potencjał maszyn CNC, skracając czas realizacji oraz zapewniając powtarzalność wszystkich wycinanych kształtów.

Wymogi techniczne pliku DXF dla bezbłędnej obróbki

Plik DXF stanowi uniwersalny nośnik danych pomiędzy inżynierem projektującym detal a działem produkcji. Cyfrowy szkic musi przekazywać jednoznaczną geometrię oraz pełen zakres planowanych operacji na arkuszu blachy. Podstawowym obowiązkiem konstruktora jest zachowanie rygorystycznej skali 1:1 oraz zdefiniowanie milimetrów jako nadrzędnej jednostki miary dla całego środowiska. Projektowa dokładność zapisu powinna osiągać minimum 0,1 milimetra, co warunkuje właściwe odwzorowanie nawet najdrobniejszych zarysów.

Specjaliści przygotowujący pliki do maszyny muszą zwrócić szczególną uwagę na zdefiniowaną grubość wyświetlanych linii. Zastosowanie parametru w przedziale od 0,001 do 0,01 milimetra skutecznie zapobiega błędnej interpretacji współrzędnych przez system sterujący. Grubsze obrysy oznaczają w praktyce wirtualny margines, który układ numeryczny może odczytać jako niezamierzoną korektę położenia narzędzia względem obrabianego materiału.

Właściwa organizacja danych wymusza logiczne rozdzielenie poszczególnych zabiegów technologicznych na odrębne warstwy. Wyodrębnienie zewnętrznych konturów cięcia, obszarów znakowania oraz osi zaginania pozwala operatorom na błyskawiczne wczytanie optymalnych parametrów z bazy. Pozostałe instrukcje produkcyjne lub adnotacje wymiarowe należy umieszczać na osobnej warstwie tekstowej, ewentualnie dołączać jako dokument w formacie PDF. Wdrożenie takiego podziału całkowicie niweluje ryzyko wypalenia zbędnych linii pomocniczych na gotowej powierzchni wyrobu.

Przygotowanie geometrii a parametry materiałowe

Kształt detalu poddawanego cięciu laserowemu wymaga ścisłego zachowania konkretnych reguł topologicznych w oprogramowaniu CAD. Projekt musi opierać się wyłącznie na zamkniętych konturach pozbawionych mikroluk czy przecinających się segmentów. Rozdzielone linie należy scalić w spójne polilinie, co ułatwia płynne prowadzenie wiązki i drastycznie ogranicza powstawanie ostrych zadziorów. Przed ostatecznym wygenerowaniem pliku konstruktor bezwzględnie usuwa zduplikowane obiekty oraz pojedyncze punkty z przestrzeni roboczej.

Dopuszczalna tolerancja wykonania elementu zmienia się w zależności od grubości wybranego arkusza blachy. Przepalanie cienkich materiałów o przekroju do 1 milimetra pozwala utrzymać odchylenia na bardzo rygorystycznym poziomie od ±0,05 do 0,1 milimetra. Grubsze profile rzędu 10 milimetrów i więcej wymagają założenia szerszego marginesu w przedziale ±0,2–0,5 milimetra. Opisana różnica wynika z natury fizycznej procesu, gdzie ilość energii generowanej wokół strefy cięcia wpływa na końcową szerokość utworzonej szczeliny.

Poprawne zdefiniowanie parametrów blachy w zamówieniu determinuje dokładne spasowanie otworów konstrukcyjnych oraz profili zewnętrznych. Wzrost temperatury w obszarze roboczym delikatnie odkształca krawędzie, dlatego uwzględnienie tych zjawisk ułatwia programiście wdrożenie stosownych korekt. Solidna weryfikacja techniczna na wczesnym etapie chroni produkcję przed powstawaniem luzów podczas składania podzespołów. Dział technologiczny firmy Krawmet skrupulatnie analizuje dokumentację przed uruchomieniem maszyny. Zlecenie na cięcie laserem w Olsztynie zawsze przechodzi etap technicznej walidacji, co pozwala dopasować możliwości sprzętowe do oczekiwań konstruktora.

Skomplikowane i nietypowe części przemysłowe bardzo często wymagają dostarczenia czytelnej dokumentacji uzupełniającej. Tradycyjne rysunki wykonawcze uwzględniające precyzyjne przekroje stanowią nieocenione wsparcie przy planowaniu fazowania brzegów lub obróbce otworów o krytycznie małych średnicach. Wszelkie nieszablonowe wytyczne względem zastosowanego gazu tnącego czy ograniczenia nagrzewania materiału wymagają odrębnego opisu.

Kompletna i rzetelnie opracowana dokumentacja konstrukcyjna tworzy stabilny fundament dla bezproblemowej obróbki metali. Prawidłowy zapis danych wektorowych w formacie DXF gwarantuje utrzymanie stałej jakości i eliminuje przestoje na hali. Programiści nie poświęcają dodatkowego czasu na naprawę niespójnych konturów, co pozwala maszynom funkcjonować z maksymalną wydajnością od pierwszego wyciętego elementu.

Rygorystyczne przestrzeganie wytycznych eksportowych bezpośrednio chroni firmę przed ryzykownymi poprawkami i stratami surowca. Wykonane z wysoką precyzją wyroby trafiają prosto na linie montażowe bez potrzeby ręcznego szlifowania krawędzi lub mechanicznego kalibrowania ciasnych otworów. Taka przewidywalność na etapie cyfrowym buduje rynkowe zaufanie do zakładu oraz pozwala na terminową obsługę bardzo wymagających kontraktów biznesowych.
