Jakie elementy decydują o bezpiecznym połączeniu fotowoltaiki i ochrony odgromowej w domu jednorodzinnym

Panele fotowoltaiczne umieszczone na dachu domu jednorodzinnego pracują często w bezpośrednim sąsiedztwie elementów chroniących budynek przed uderzeniem pioruna. Zwody, uziomy i kable biegnące z generatora do inwertera wymuszają staranne zaplanowanie całej infrastruktury. Zmiana geometrii dachu sprawia, że dotychczasowy układ odprowadzania ładunków musi uwzględniać nowe punkty wrażliwe. Prawidłowe połączenie tych dwóch niezależnych obwodów pozwala uniknąć katastrofalnych uszkodzeń falownika oraz pożaru konstrukcji nośnej. Systemy te funkcjonują sprawnie pod warunkiem rygorystycznego zachowania norm separacyjnych, utrzymania ciągłości połączeń oraz wdrożenia ograniczników przepięć o dopasowanej klasie.

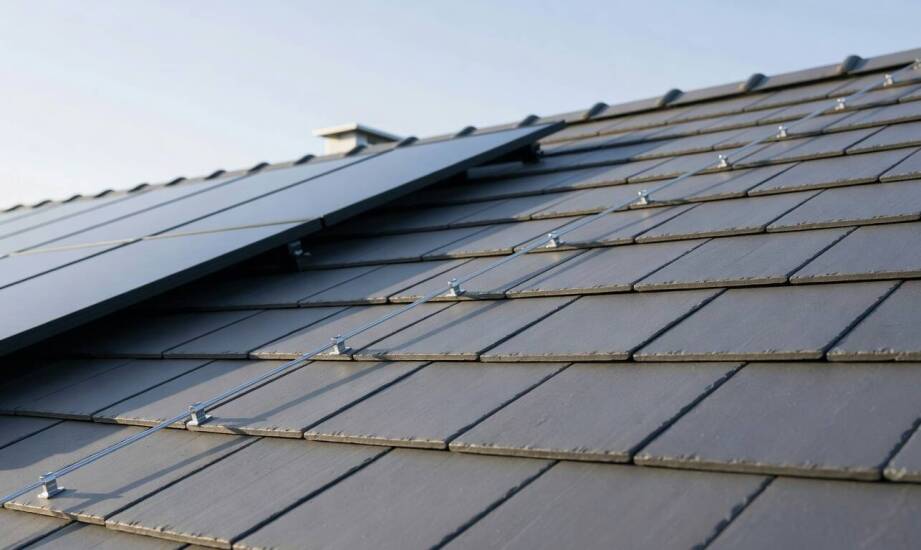

Wpływ paneli słonecznych na geometrię ochrony budynku

Sama obecność krzemowych modułów na połaci dachowej nie przyciąga wyładowań atmosferycznych. Falownik i układy optymalizatorów nie emitują ładunków, które mogłyby sprowokować uderzenie pioruna w konkretny dom. Montaż infrastruktury fotowoltaicznej wprowadza jednak na dach obszerne elementy metalowe, istotnie modyfikując naturalny rozkład pola elektromagnetycznego. Aluminiowe konstrukcje wsporcze oraz długie przewody prądu stałego zwiększają obszar podatny na przyjmowanie energii z otoczenia podczas gwałtownej burzy. Tak zarysowane trasy kablowe tworzą nierzadko rozległe powierzchnie, wewnątrz których łatwo o zamknięcie niebezpiecznego obwodu.

Zjawisko pętli indukcyjnej stanowi podstawowe wyzwanie dla bezawaryjnej pracy przydomowej elektrowni. Bezpośrednie trafienie pioruna w ramę modułu skutkuje fizycznym stopieniem przewodów, pęknięciem szkła hartowanego oraz zapłonem drewnianej więźby. Zdecydowanie powszechniejszym zdarzeniem pozostaje potężne przepięcie indukowane, powstające wskutek uderzenia pioruna w sąsiedni obiekt lub wyładowania między chmurami. Piorun generuje silny impuls elektromagnetyczny, który błyskawicznie indukuje wysokie napięcie w długich przewodach solarnych. Amplituda prądu udarowego wnika wtedy wprost do instalacji, osiągając wartości na poziomie kilkuset amperów.

Czuła elektronika zamontowana wewnątrz budynku staje się w takiej sytuacji głównym celem dla fali niszczącej energii. Ładunek przechodzi przez falownik wprost do domowej rozdzielnicy. Zjawisko to potrafi trwale uszkodzić liczniki energii, sprzęt AGD, układy automatyki oraz drogie sterowniki pomp ciepła. Właściwa konfiguracja tras kablowych zakłada drastyczne zmniejszenie pola powierzchni wspomnianych pętli indukcyjnych. Przewody dodatnie i ujemne prowadzi się blisko siebie, eliminując wolne przestrzenie wychwytujące zmienne pole magnetyczne.

Trzy filary skutecznej separacji i pochłaniania fali udarowej

Skuteczne zablokowanie ekstremalnego napięcia wymaga zbudowania trójstopniowego układu zabezpieczeń, w którym żaden z elementów nie funkcjonuje prawidłowo bez wsparcia pozostałych. Podstawę stanowi solidne uziemienie całej instalacji znajdującej się na dachu. Metalowe ramy paneli oraz szyny montażowe łączy się ze sobą za pomocą wytrzymałych linek, a następnie wpina do uziomu fundamentowego lub otokowego budynku. Prawidłowo poprowadzone uziemienie odprowadza ładunek bezpośrednio do gruntu, skutecznie blokując niekontrolowane przeskoki iskrowe między urządzeniami. Używane przewody uziemiające muszą posiadać odpowiedni przekrój miedziany, najczęściej określony przez normy na poziomie szesnastu milimetrów kwadratowych.

Drugim krokiem technicznym jest bezwzględne wyrównanie potencjałów między różnymi strefami wewnątrz obiektu. Centralna szyna wyrównawcza spina ze sobą obwody układu fotowoltaicznego oraz główną sieć elektryczną domu. Eliminacja fizycznych różnic napięć sprawia, że prąd pochodzący z wyładowania nie próbuje szukać ujścia przez delikatne obwody drukowane w domowym sprzęcie. W hurtowni Elzas każdego dnia dostarczamy instalatorom elementy niezbędne do budowy stabilnych obwodów. Fachowcy tworzący kompletne instalacje odgromowe w Koszalinie bądź na terenie innych zachodniopomorskich miast regularnie sięgają po nasze certyfikowane szyny oraz przewody wyrównawcze.

Ograniczniki przepięć, znane powszechnie jako ochronniki SPD, pełnią rolę ostatecznej zapory fizycznej. Komponenty określane mianem typu pierwszego pochłaniają energię z bezpośredniego uderzenia pioruna w instalację odgromową. Z kolei aparaty typu drugiego bezpiecznie tłumią przepięcia indukowane oraz drobne piki łączeniowe docierające z sieci. Prawidłowy dobór tych mechanizmów zakłada symetryczne zabezpieczenie obu obwodów falownika. Chroni się wejście prądu stałego spływającego z dachu, jak również wyjście prądu przemiennego kierowanego do domowych gniazdek.

Projektowanie układu jako jednolita struktura ochronna

Bezpieczny układ zasilania energią słoneczną zależy ściśle od wykonania pełnego projektu inżynieryjnego przed wbiciem pierwszej śruby w krokiew. Ignorowanie detali na etapie doboru komponentów prowadzi do iluzorycznego poczucia bezpieczeństwa, weryfikowanego dopiero przez skrajne zjawiska pogodowe. Przypadkowe rozmieszczenie ograniczników przepięć lub zignorowanie zasady prowadzenia przewodów całkowicie neguje wysiłek włożony w zakup trwałego inwertera.

Przed przystąpieniem do montażu zabezpieczeń wykonawcy przeliczają odległości izolacyjne między ramami paneli a metalowymi zwodami. Odstęp separacyjny wylicza się na podstawie rygorystycznych wzorów ujętych w normie PN-EN 62305, a jego wartość wynosi zazwyczaj od dwudziestu centymetrów do ponad jednego metra. Brak zachowania bezpiecznych odstępów izolacyjnych między panelami a metalowymi zwodami grozi przeskokiem iskrowym, który w ułamku sekundy trawi obwody inwertera. Precyzyjne wyliczenie tych parametrów zabezpiecza domową elektrownię, pozwalając utrzymać ciągłość produkcji energii nawet w sezonach o najwyższej aktywności burzowej.
